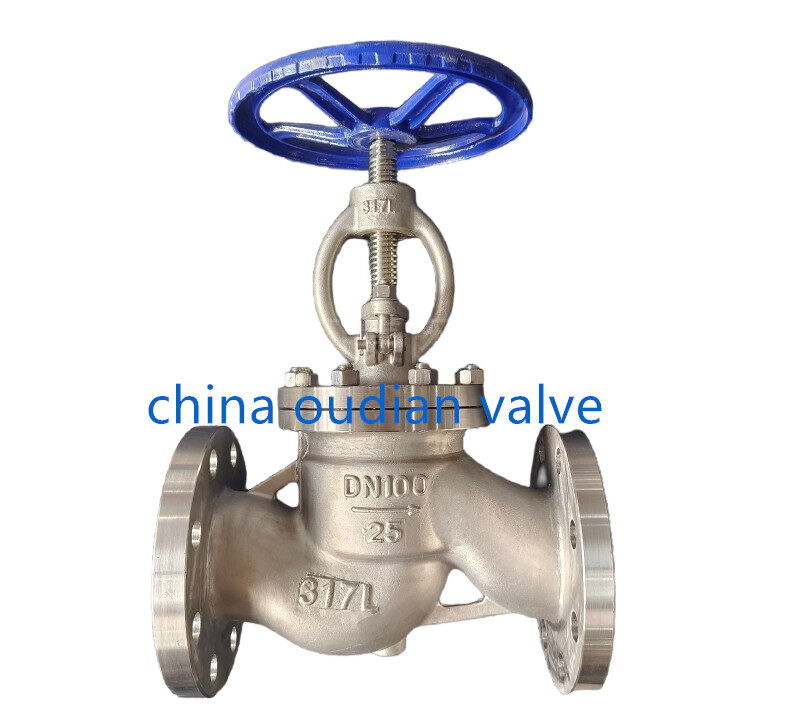

Cum funcționează o vană globulară? Calea de curgere și închiderea
Cuprins
ComutareIntroducere
Vanele globulare sunt printre cele mai utilizate vane în sistemele de conducte industriale, în special în aplicațiile care necesită o reglare precisă a debitului și o performanță fiabilă de închidere. Cunoscute pentru capacitatea lor excelentă de strangulare, vanele globulare sunt utilizate pe scară largă în sistemele de abur, uzinele chimice, instalațiile de petrol și gaze, centralele electrice, sistemele HVAC și aplicațiile de tratare a apei.
Înțelegerea modului în care funcționează o vană globulară este esențială pentru ingineri, personalul de întreținere și proiectanții de sisteme. Calea internă de curgere a vanei și mecanismul de închidere influențează direct scăderea de presiune, precizia controlului, performanța de etanșare și eficiența operațională.
Acest articol explică principiul de funcționare al vanelor globulare, traseul lor intern de curgere, operațiunea de închidere, componentele principale și aplicațiile comune.

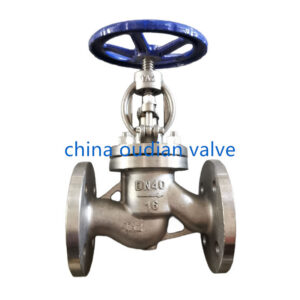

Ce este o valvă globulară?

O valvă globulară este o valvă cu mișcare liniară concepută pentru a regla, porni sau opri curgerea fluidului. Valva folosește un disc sau un dop mobil care se deplasează perpendicular pe scaun pentru a controla deschiderea din interiorul corpului valvei.
Spre deosebire de robinetele cu un sfert de tură, cum ar fi robinetele cu bilă sau fluture, robinetele globulare funcționează prin rotații multiple ale tijei care deplasează treptat discul spre sau departe de scaun.
Denumirea “valvă globulară” provine de la forma sferică originală a corpului valvei, deși modelele moderne sunt disponibile în multe configurații ale corpului.
Componentele principale ale unei valve globulare
Pentru a înțelege cum funcționează o vană globulară, este important să cunoaștem componentele sale principale.
1. Corpul supapei
Corpul valvei este carcasa exterioară care conține presiune, care găzduiește toate componentele interne și direcționează curgerea fluidului.
2. Capotă
Capacul se conectează la corpul valvei și încadrează ansamblul tijei și al garniturii.
3. Tulpină
Tija transferă mișcarea de la actuator sau roata de mână la disc.
4. Disc sau mufă
Discul se mișcă în sus și în jos pentru a regla sau opri debitul.
5. Inelul scaunului
Scaunul asigură suprafața de etanșare unde discul se închide pentru a opri curgerea fluidului.
6. Roată de mână sau actuator
Roata de mână sau actuatorul acționează supapa manual sau automat.
Cum funcționează o valvă globulară?
O valvă globulară controlează debitul prin deplasarea discului vertical față de deschiderea scaunului.
Când roata de mână se rotește:
- Tulpina se mișcă în sus sau în jos
- Discul fie se ridică de pe scaun, fie apasă pe acesta
- Zona de curgere se modifică în consecință
Această mișcare liniară permite un control precis asupra debitului fluidului.
Poziția deschisă a supapei globului
Când valva este deschisă:
- Tija ridică discul de pe scaun
- Fluidul curge prin deschiderea dintre disc și scaun
- Mărirea deschiderii crește debitul
Gradul de deschidere determină cât de fluid trece prin supapă.
Deoarece robinetele globulare permit ajustări graduale ale deschiderii, acestea sunt excelente pentru aplicații de strangulare.
Poziția închisă a robinetului globului (închidere)
Când robinetul se închide:
- Tulpina împinge discul în jos
- Discul intră în contact cu inelul scaunului
- Calea de curgere devine etanșă
Acest mecanism de închidere blochează curgerea fluidului prin conductă.
Eficacitatea etanșării depinde de:
- Materialul scaunului
- Designul discului
- Finisajul suprafeței
- Presiunea de funcționare
- Aliniere corectă
Robinetele globulare sunt capabile să ofere o performanță de închidere foarte etanșă atunci când sunt întreținute corespunzător.
Înțelegerea traseului de curgere al valvei globului
Una dintre caracteristicile definitorii ale unei valve globulare este calea sa internă de curgere.
Spre deosebire de valvele cu trecere directă, fluidul își schimbă direcția în interiorul corpului valvei.
O cale de curgere tipică pentru o valvă globulară implică:
- Lichid care intră sub scaun
- Schimbarea direcției fluxului ascendent prin deschiderea scaunului
- Fluidul își schimbă din nou direcția înainte de a ieși din supapă
Această cale de curgere complexă creează turbulențe și căderi de presiune.
De ce contează calea de curgere
Calea de curgere internă afectează mai mulți factori importanți de performanță.
1. Control excelent al accelerației
Zona de curgere restricționată permite o modulare precisă a debitului.
Mișcările mici ale tijei creează modificări controlate ale debitului.
2. Cădere de presiune mai mare
Schimbările multiple de direcție cresc rezistența la curgere și pierderea de energie.
Comparativ cu robinetele cu sertar sau cu bilă, robinetele cu glob generează o cădere de presiune mai mare.
3. Performanță îmbunătățită de oprire
Acțiunea de așezare perpendiculară creează o forță de etanșare puternică între disc și scaun.
Acest lucru ajută la obținerea unei capacități de oprire fiabile.
Tipuri de corpuri de robinet globular
Diferit supapă globulară Modelele corpului afectează caracteristicile de curgere și scăderea de presiune.
1. Valvă globulară cu model Z
Modelul în Z este cel mai comun design.
Caracteristici:
- Cea mai mare cădere de presiune
- Performanță excelentă de oprire
- Capacitate bună de accelerare
Aplicații:
- Servicii industriale generale
- Sisteme cu abur
2. Valvă globulară cu model în Y
Modelul în Y reduce rezistența la curgere prin înclinarea tijei și a scaunului.
Avantaje:
- Cădere de presiune mai mică
- Eficiență mai bună a fluxului
Aplicații:
- Serviciu de înaltă presiune
- Sisteme de înaltă temperatură
3. Supapă globulară unghiulară
Modelul unghiular modifică direcția de ieșire cu 90 de grade.
Avantaje:
- Amenajarea simplificată a conductelor
- Reduced number of fittings
Aplicații:
- Pulsating flow systems
- Boiler feedwater systems
Direcția de curgere în valvele globulare
Globe valves are often designed with a preferred flow direction indicated by an arrow on the valve body.
Two common configurations include:
Flux sub scaun
Fluid enters beneath the disc.
Avantaje:
- Easier opening
- Reduced stem load
Common in throttling service.
Curgere peste scaun
Fluid enters above the disc.
Avantaje:
- Better shutoff at high pressure
- Reduced disc lifting during closure
Common in high-temperature and high-pressure applications.
Correct installation is essential for proper valve performance.
Valve globulare pentru aplicații de strangulare
One of the main reasons globe valves are widely used is their excellent throttling capability.
They are ideal for:
- Flow regulation
- Pressure control
- Steam control
- Cooling water systems
- Chemical dosing
The linear movement of the disc provides accurate and repeatable control.
Avantajele valvelor globulare
Globe valves offer several important benefits:
Control precis al debitului
Ideal for throttling and regulating applications.
Oprire fiabilă
Provides strong sealing performance.
Control bun al presiunii
Handles varying process conditions effectively.
Disponibilitate largă de materiale
Available in materials suitable for corrosive, high-temperature, and high-pressure applications.
Limitările valvelor globulare
Despite their advantages, globe valves also have some disadvantages.
Cădere de presiune mai mare
The internal flow path creates greater resistance compared to straight-through valves.
Forță operațională mai mare
More force is required to open and close the valve under pressure.
Funcționare mai lentă
Linear motion requires multiple turns for full operation.
Aplicații comune ale valvelor globulare
Globe valves are commonly used in:
- Sisteme cu abur
- Centrale electrice
- Prelucrare chimică
- Instalații de petrol și gaze
- Sisteme HVAC
- Water treatment plants
- Fuel oil systems
- Boiler feedwater systems
They are especially useful where precise flow control is critical.
Considerații privind întreținerea
Proper maintenance helps ensure reliable globe valve operation.
Important maintenance tasks include:
- Inspecting seat and disc surfaces
- Monitoring packing leakage
- Lubricating moving components
- Checking actuator performance
- Replacing worn trim parts
Routine maintenance extends valve service life and improves sealing performance.
Concluzie
Globe valves work by moving a disc vertically against a seat to regulate or stop fluid flow. Their unique internal flow path provides excellent throttling capability and reliable shutoff performance, making them one of the most important valves in industrial flow control systems.
Although the directional flow changes create higher pressure drop, the advantages of accurate flow regulation and dependable sealing often outweigh this limitation.
By understanding the flow path, shutoff mechanism, and design variations of globe valves, engineers can select the right valve configuration for efficient and reliable system operation.
Întrebări frecvente (FAQ) despre selecția valvei globulare
1. La ce se folosește o vană globulară?
A globe valve is primarily used for regulating, throttling, and controlling fluid flow in a piping system. It can also provide reliable shutoff service in applications requiring accurate flow control.
Common industries using globe valves include:
- Oil and gas
- Power generation
- Prelucrare chimică
- Tratarea apei
- Sisteme HVAC
- Steam distribution
2. De ce sunt preferate robinetele globulare pentru aplicațiile de strangulare?
Globe valves are designed with a linear motion disc and seat arrangement that allows precise adjustment of the flow opening.
Advantages for throttling include:
- Accurate flow regulation
- Stable control performance
- Smooth operation
- Reliable pressure management
This makes globe valves ideal for modulating service.
3. Care sunt principalele tipuri de robinete globulare?
The three common globe valve body designs are:
Valvă globulară cu model Z
- Most common design
- Excellent shutoff capability
- Cădere de presiune mai mare
Valvă globulară cu model Y
- Cădere de presiune mai mică
- Eficiență mai bună a fluxului
- Suitable for high-pressure systems
Supapă cu glob unghiular
- Changes flow direction by 90°
- Reduces piping fittings
- Good for pulsating flow systems
4. Ce factori ar trebui luați în considerare la alegerea unei robinete globulare?
Important selection factors include:
- Tipul de fluid
- Presiunea de funcționare
- Interval de temperatură
- Required flow rate
- Pressure drop
- Valve size
- Material compatibility
- End connection type
- Actuation method
Proper evaluation ensures reliable long-term performance.
5. Cum afectează scăderea de presiune alegerea vanei globulare?
Globe valves naturally create higher pressure drop because the fluid changes direction inside the valve body.
Excessive pressure drop may cause:
- Increased energy consumption
- Pump overload
- Cavitation
- Noise and vibration
Engineers must balance control performance with acceptable flow resistance.
6. Care este Cv-ul în alegerea unei vane globulare?
Cv, or flow coefficient, measures the valve’s flow capacity.
It indicates how much fluid can pass through the valve under a specific pressure drop.
A properly selected Cv helps achieve:
- Stable control
- Efficient flow regulation
- Reduced wear
- Improved energy efficiency
7. Cum aleg dimensiunea corectă a robinetului globular?
Valve sizing depends on:
- Debit
- Pressure conditions
- Fluid properties
- Desired control range
Oversized valves may reduce control accuracy, while undersized valves may create excessive pressure drop.
Most control valves perform best when operating between 20% and 80% open.
8. Ce materiale sunt utilizate în mod obișnuit pentru robinetele globulare?
Common body materials include:
- Cast iron
- Ductile iron
- Oțel carbon
- Stainless steel
- Bronze
- Alloy steel
Material selection depends on pressure, temperature, and corrosion resistance requirements.
9. Care este diferența dintre robinetele globulare cu scaun moale și cele cu scaun metalic?
Valve globulare cu scaun moale
- Use elastomer or PTFE seating
- Provide tight shutoff
- Suitable for lower temperatures
Robinete globulare cu scaun metalic
- Designed for high temperatures and severe service
- More resistant to wear and erosion
- Common in steam and high-pressure systems
10. Pot fi utilizate robinetele globulare pentru operațiuni pornit/oprit?
Yes. Globe valves can provide reliable shutoff performance. However, they are primarily designed for throttling and flow regulation.
For applications requiring minimal pressure drop in full-open conditions, gate or ball valves may be more efficient.
11. Ce conexiuni terminale sunt disponibile pentru robinetele globulare?
Common globe valve end connections include:
- Flanged ends
- Threaded ends
- Socket weld ends
- Butt weld ends
The correct choice depends on system pressure, temperature, and maintenance requirements.
12. Care este diferența dintre robinetele globulare manuale și cele acționate?
Valve globulare manuale
- Operated by handwheel
- Suitable for infrequent adjustments
Valve globulare acționate
Use:
- Pneumatic actuators
- Electric actuators
- Hydraulic actuators
Suitable for automated process control systems.
13. Sunt robinetele globulare potrivite pentru aplicații la temperaturi ridicate?
Yes. Metal-seated globe valves made from alloy steel or stainless steel are commonly used in:
- Sisteme cu abur
- Centrale electrice
- High-temperature industrial processes
Proper material selection is essential for thermal resistance.
14. Ce cauzează scurgerile la robinetul globului?
Common causes include:
- Worn seat or disc
- Damaged packing
- Coroziune
- Instalare necorespunzătoare
- Presiune sau temperatură excesivă
- Acumularea de resturi
Întreținerea regulată ajută la prevenirea problemelor de scurgeri.
15. Cum reduc căderea de presiune într-un sistem de valvă globulară?
Scăderea de presiune poate fi redusă la minimum prin:
- Alegerea robinetelor globulare cu model Y
- Dimensionarea corectă a supapei
- Utilizarea unor amplasamente netede ale conductelor
- Evitarea limitării excesive
- Selectarea modelelor de finisaje optimizate
Aceste măsuri îmbunătățesc eficiența sistemului.
16. Ce industrii utilizează în mod obișnuit robinete globulare?
Vanele globulare sunt utilizate pe scară largă în:
- Power generation
- Oil and gas
- Instalații petrochimice
- Tratarea apei
- Sisteme HVAC
- Aplicații marine
- Industriile farmaceutice
Sunt utile în special acolo unde este necesar un control precis al debitului.
17. Ce este cavitația într-o valvă globulară?
Cavitația apare atunci când presiunea scade sub presiunea de vapori a fluidului, creând bule de vapori care se colapsează violent.
Aceasta poate cauza:
- Zgomot
- Vibrații
- Eroziunea tăierii
- Durată de viață redusă a valvei
Dimensionarea corectă a supapei și alegerea corectă a elementelor de finisare ajută la minimizarea cavitației.
18. Cât des ar trebui întreținute robinetele globulare?
Frecvența întreținerii depinde de:
- Condiții de funcționare
- Tip de suport media
- Temperatură și presiune
- Frecvența ciclului
Supapele de control critice pot necesita inspecții regulate și programe de întreținere preventivă.
19. Care sunt avantajele vanelor globulare în comparație cu vanele cu sertar?
Vanele globulare oferă:
- Capacitate de accelerare mai bună
- Control mai precis al fluxului
- Performanță îmbunătățită de oprire
Cu toate acestea, robinetele cu sertar oferă, în general, o cădere de presiune mai mică în funcționare complet deschisă.
20. Cum știu care robinet globular este cel mai potrivit pentru aplicația mea?
Cea mai bună vană globulară depinde de:
- Condiții de proces
- Caracteristicile fluidelor
- Cerințe de control
- Presiune și temperatură nominale
- Așteptări de întreținere
- Buget
Colaborarea cu producătorii de valve sau cu specialiștii în inginerie poate ajuta la asigurarea selecției corecte a valvelor și a fiabilității pe termen lung.
