Introducere

În sistemele industriale de control al fluidelor, selecția supapelor înseamnă mult mai mult decât alegerea dimensiunii corecte sau a presiunii nominale. Inginerii trebuie să evalueze, de asemenea, modul în care o supapă influențează rezistența la curgere, consumul de energie și eficiența generală a procesului. Printre numeroasele tipuri de supape utilizate în sistemele de conducte, supapele globulare sunt recunoscute pe scară largă pentru performanțele lor excelente de strangulare și reglarea precisă a debitului. Cu toate acestea, ele generează și o cădere de presiune relativ mare în comparație cu alte modele de supape.

Înțelegerea relației dintre căderea de presiune și coeficientul de debit (Cv) este esențială atunci când se selectează o vană globulară pentru orice aplicație. O alegere incorectă a unei vane poate duce la pierderi excesive de energie, performanțe de control instabile, costuri de operare crescute și uzură prematură a echipamentelor.

Acest articol explorează modul în care robinetele globulare creează rezistență la curgere, explică importanța valorilor Cv și discută de ce este importantă scăderea de presiune în alegerea robinetelor.

Ce este o valvă globulară?

O valvă globulară este o valvă cu mișcare liniară concepută în principal pentru reglarea debitului. Structura sa internă forțează fluidul să își schimbe direcția pe măsură ce trece prin corpul valvei, permițând o strangulare și un control precis al debitului.

Principalele componente includ:

• Corpul supapei
• Capotă
• Disc sau mufă
• Inelul scaunului
• Tulpina
• Actuator sau roată de mână

Spre deosebire de vanele cu poartă, care sunt utilizate în principal pentru izolare pornit/oprit, vanele cu glob sunt special proiectate pentru servicii de modulare. Acestea se găsesc în mod obișnuit în:

• Sisteme cu abur
• Conducte de apă de răcire
• Instalații de procesare chimică
• Instalații de petrol și gaze
• Sisteme de generare a energiei electrice
• Aplicații HVAC

Datorită designului intern al traseului de curgere, valvele globulare creează în mod natural o rezistență mai mare la curgerea fluidului.

Înțelegerea căderii de presiune în valvele globulare

Scăderea de presiune se referă la reducerea presiunii fluidului pe măsură ce acesta trece printr-o supapă. Aceasta apare deoarece supapa restricționează și redirecționează debitul, provocând frecare și turbulențe.

Într-o valvă globulară, fluidul își schimbă de obicei direcția de mai multe ori:

1. Intrarea în corpul supapei
2. Trecerea prin deschiderea scaunului
3. Ieșire printr-o altă viraj direcțional

Aceste schimbări de direcție creează turbulențe și pierderi de energie, rezultând o cădere de presiune mai mare în comparație cu valvele precum robinetele cu bilă sau robinetele cu sertar.

Căderea de presiune poate fi reprezentată astfel:

ΔP = P_1 – P_2

Unde:

• ΔP = Cădere de presiune
• P₁ = Presiune în amonte
• P₂ = Presiune în aval

O cădere de presiune mai mare înseamnă că sistemul necesită mai multă putere de pompare sau energie a compresorului pentru a menține debitul dorit.

Ce este Cv (coeficientul de curgere)?

CV, sau coeficientul de debit, este unul dintre cei mai importanți parametri în dimensionarea și selecția supapelor. Acesta indică cât de mult debit poate trece printr-o supapă în anumite condiții.

Prin definiție:

Cv este numărul de galoane americane de apă pe minut care vor curge printr-o supapă cu o cădere de presiune de 1 psi la 60°F.

Relația de bază este:

Q = C_v ∈ {\frac{\Delta P}{SG}}

Unde:

• Q = Debit
• Cv = Coeficientul de curgere
• ΔP = Cădere de presiune
• SG = Greutatea specifică a fluidului

O valoare Cv mai mare înseamnă că supapa permite un debit mai mare cu o rezistență mai mică.

De ce valvele globulare au valori Cv mai mici

Comparativ cu robinetele cu bilă sau robinetele fluture, robinete globulare au, în general, valori Cv mai mici pentru aceeași dimensiune a țevii. Acest lucru se datorează geometriei lor interne.

Mai mulți factori de proiectare contribuie la un Cv mai mic:

1. Cale de curgere sinuoasă

Fluidul trebuie să își schimbe direcția în interiorul corpului valvei, crescând turbulența și pierderile prin frecare.

2. Deschidere restricționată a locurilor

Aranjamentul scaunelor îngustează zona de curgere, în special în timpul operațiunii de strangulare.

3. Obstrucționarea fluxului

Dopul și scaunul rămân parțial în interiorul fluxului de curgere, creând o rezistență suplimentară.

Prin urmare, robinetele globulare oferă o pierdere de presiune mai mare pentru o precizie superioară a controlului.

Relația dintre scăderea de presiune și performanța supapei

Scăderea de presiune afectează direct eficiența sistemului și comportamentul supapelor. Inginerii trebuie să echilibreze performanța controlului cu consumul de energie.

Controlul stabil al fluxului

O cădere moderată de presiune pe o vană globulară îmbunătățește controlabilitatea și stabilitatea debitului. Acesta este motivul pentru care vanele globulare sunt preferate în aplicațiile de control.

Fără o cădere de presiune suficientă:

• Controlul fluxului poate deveni instabil
• Valva poate funcționa aproape de poziția închisă
• Mișcările mici ale tijei pot cauza variații mari de debit

Consum excesiv de energie

O scădere prea mare a presiunii crește sarcina pompei sau compresorului, ducând la:

• Costuri mai mari cu energia
• Eficiență redusă a sistemului
• Uzura crescută a echipamentelor

Riscurile de cavitație și flashing

Când presiunea scade prea rapid, se pot forma bule de vapori de fluid care se pot prăbuși violent în interiorul valvei.

Acest fenomen, cunoscut sub numele de cavitație, poate provoca:

• Zgomot
• Vibrații
• Deteriorarea scaunului
• Durată de viață redusă a valvei

Selecția corectă a CV-ului ajută la minimizarea acestor riscuri.

Cum să selectați CV-ul potrivit al supapei globulare

Alegerea CV-ului corect este esențială pentru obținerea atât a controlului procesului, cât și a eficienței energetice.

Pasul 1: Determinarea condițiilor de proces

Colectați date operaționale, inclusiv:

• Debit
• Presiunea de intrare
• Presiunea de ieșire
• Tipul de fluid
• Temperatură
• Dimensiunea țevii

Pasul 2: Calculați CV-ul necesar

Folosiți formula standard Cv pentru a estima capacitatea necesară a supapei.

Pasul 3: Evitați valvele supradimensionate

Vanele globulare supradimensionate funcționează adesea aproape închise, reducând precizia controlului și crescând riscul de vibrații.

O valvă dimensionată corespunzător funcționează de obicei între 20% și 80% deschisă în condiții normale.

Pasul 4: Luați în considerare condițiile de operare viitoare

Sistemele pot experimenta schimbări în cerințele de debit. Inginerii ar trebui să evalueze:

• Condiții de pornire
• Scenarii de debit maxim
• Funcționare cu sarcină parțială

Compararea robinetelor globulare cu alte tipuri de robinete

Această comparație evidențiază de ce robinetele globulare sunt preferate pentru un control precis, în ciuda căderii de presiune mai mari.

Aplicații în care căderea de presiune este acceptabilă

In many industries, precise flow regulation is more important than minimizing pressure loss.

Typical globe valve applications include:

• Steam pressure reduction
• Boiler feedwater control
• Sisteme de dozare chimică
• Cooling water regulation
• Fuel flow control
• HVAC balancing systems

In these systems, stable control performance outweighs the disadvantage of higher flow resistance.

Sfaturi pentru minimizarea pierderilor inutile de presiune

Although globe valves inherently create pressure drop, engineers can reduce unnecessary losses through proper design.

Alegeți modelul corect de supapă

Different globe valve body designs offer varying resistance levels:

• Z-pattern: Highest pressure drop

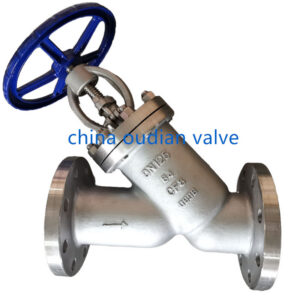

• Y-pattern: Lower pressure drop
• Angle pattern: Moderate pressure drop

Folosiți dimensionarea corectă a țevilor

Undersized piping increases overall system resistance.

Evitați limitarea excesivă a intensității

Operating continuously at nearly closed positions increases turbulence and wear.

Selectați modele avansate de finisaje

Modern low-noise and anti-cavitation trims can improve flow performance while protecting valve internals.

Concluzie

Pressure drop and Cv are fundamental considerations in globe valve selection. While globe valves provide outstanding throttling accuracy and process control, they inherently create higher flow resistance due to their internal flow path design.

Understanding how Cv relates to pressure drop allows engineers to:

• Improve system efficiency
• Achieve stable flow control
• Reduce energy consumption
• Prevent cavitation damage
• Extend equipment lifespan

The best valve selection is always a balance between control precision, operating efficiency, and long-term reliability. By carefully evaluating pressure drop and Cv requirements, engineers can ensure optimal valve performance across a wide range of industrial applications.

Întrebări frecvente despre căderea de presiune și CV-ul valvei globului

1. Ce este căderea de presiune într-o vană globulară?

Pressure drop is the difference between the inlet pressure and outlet pressure as fluid passes through a globe valve. It occurs because the valve restricts and redirects the flow, creating friction and turbulence inside the valve body.

2. De ce au robinetele globulare o cădere de presiune mai mare decât alte robinete?

Globe valves force the fluid to change direction multiple times while flowing through the valve. This tortuous flow path increases resistance and energy loss, resulting in a higher pressure drop compared to ball valves, gate valves, or butterfly valves.

3. Ce înseamnă Cv în dimensionarea supapelor?

Cv, or flow coefficient, measures a valve’s flow capacity. It indicates how many gallons of water per minute can flow through the valve with a 1 psi pressure drop at 60°F.

A higher Cv value means the valve allows more flow with less resistance.

4. De ce este important Cv atunci când se alege o vană globulară?

Cv helps engineers determine whether a valve can deliver the required flow rate under specific operating conditions. Selecting the correct Cv ensures:

• Stable flow control
• Proper throttling performance
• Reduced energy consumption
• Lower risk of cavitation and vibration

5. Cum se calculează Cv pentru o vană globulară?

The standard formula is:

Q = C_v ∈ {\frac{\Delta P}{SG}}

Unde:

• Q = Debit
• Cv = Coeficientul de curgere
• ΔP = Cădere de presiune
• SG = Greutatea specifică a fluidului

This equation helps estimate the required valve size for a given application.

6. Este întotdeauna mai bun un Cv mai mare?

No. A higher Cv means lower resistance, but an oversized valve may reduce control accuracy and create unstable flow conditions. The best choice is a valve properly sized for the actual operating range.

7. Ce se întâmplă dacă scăderea de presiune este prea mare?

Excessive pressure drop can cause:

• Increased energy consumption
• Pump overload
• Noise and vibration
• Cavitation damage
• Eficiență redusă a sistemului

Proper valve sizing helps prevent these problems.

8. Ce este cavitația într-o valvă globulară?

Cavitation occurs when the fluid pressure drops below its vapor pressure, forming vapor bubbles that collapse violently inside the valve. This can damage valve trim, create noise, and shorten valve life.

Globe valves operating under high pressure drop conditions are more susceptible to cavitation.

9. Sunt robinetele globulare bune pentru aplicații de strangulare?

Yes. Globe valves are widely considered one of the best valve types for throttling and flow regulation because they provide precise control over flow rate and pressure.

10. Care model de robinet globular are cea mai mică cădere de presiune?

Among common globe valve designs:

• Z-pattern globe valves have the highest pressure drop
• Y-pattern globe valves have lower pressure drop
• Angle globe valves offer moderate pressure loss

Y-pattern globe valves are often selected when reduced flow resistance is important.

11. Cum afectează dimensiunea supapei căderea de presiune?

A smaller valve opening increases fluid velocity and resistance, resulting in higher pressure drop. Proper valve sizing is essential to balance flow control and system efficiency.

12. Pot fi utilizate robinetele globulare pentru operațiuni pornit/oprit?

Yes, but they are primarily designed for throttling and regulating flow. For full open/full close applications with minimal pressure loss, gate valves or ball valves are often more efficient choices.

13. Ce industrii utilizează în mod obișnuit robinete globulare?

Globe valves are commonly used in:

• Oil and gas
• Power generation
• Prelucrare chimică
• Sisteme cu abur
• Sisteme HVAC
• Water treatment plants

Sunt utile în special acolo unde este necesar un control precis al debitului.

14. Cum se poate reduce căderea de presiune în sistemele de valve globulare?

Pressure loss can be minimized by:

• Choosing the correct valve pattern
• Using properly sized piping
• Avoiding oversized or undersized valves
• Selecting low-resistance trim designs
• Operating the valve within its recommended range

15. Care este poziția ideală de funcționare pentru o vană globulară?

For best control performance, globe valves typically operate between 20% and 80% open during normal process conditions. This range provides stable regulation and reduces wear on valve components.
